TIMKEN铁姆肯公司是世界领先的轴承和机械动力传动产品制造商。以下是TIMKEN铁姆肯锥孔调心滚子轴承径向游隙减少量计算步骤。
步骤 1：
将轴承竖起，对中内圈和滚子。对内圈施压并来回摆动旋转数次，使滚子正确就位。
步骤 2：

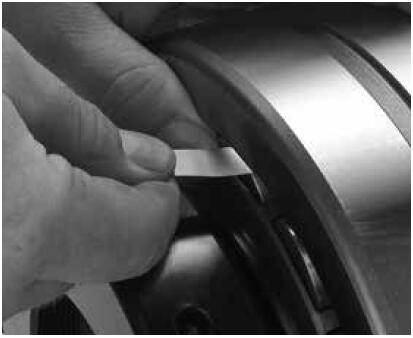

使用塞尺测量两列轴承安装前的径向游隙。
- 塞尺必须在未承载滚子处测量
- 塞尺塞进必须覆盖滚子长度
- 能塞进的最厚塞尺厚度即为实际径向游隙
- 取两列轴承的平均径向游隙
为轴承最终的径向游隙值
示例：22328KEJW33C3 内径：140 毫米（5.5118 英寸）
径向游隙测量值为0.178 毫米（0.0070 英寸）
步骤 3：
用表5来确定的径向游隙测量值在公差范围内。
示例：22328KEJW33C3 内径：140 毫米（5.5118 英寸）
径向游隙RIC范围为 0.160 毫米 – 0.200 毫米（0.0063 英寸 – 0.0079 英寸），该示例测量值为 0.178 毫米（0.007 英寸），因此实际径向游隙在规定范围内。
步骤 4：
用表5来确定轴承安装后的径向游隙减少推荐量。
示例：22328KEJW33C3 内径：140 毫米（5.5118 英寸）
推荐的径向游隙减少量为 0.064 毫米– 0.089 毫米（0.0025英寸 – 0.0035 英寸）。
步骤 5：
测定最大和最小安装后径向游隙。
最大安装后径向游隙 = 安装前实际径向游隙 – 最小建议减少量
最小安装后径向游隙 = 安装前实际径向游隙 – 最大建议减少量
示例：22328KEJW33C3 内径：140 毫米（5.5118 英寸）
最大安装后径向游隙：0.178 毫米 – 0.064 毫米 = 0.114 毫米
（0.0070 英寸 – 0.0025 英寸= 0.0045 英寸）
最小安装后径向游隙：0.178 毫米 – 0.089 毫米 = 0.089 毫米
（0.0070 英寸 – 0.0035 英寸= 0.0035 英寸）
步骤 6：
用表5来确定径向游隙减少量对应的内圈轴向位移。
示例：22328KEJW33C3 内径：140 毫米（5.5118 英寸）
22328KEJW33C3 是带 1:12 锥孔的 223 系列。
径向游隙减少量对应的内圈轴向位移为 0.890 毫米 – 1.270毫米（0.035 英寸 – 0.050 英寸）。
步骤 7：
将TIMKEN轴承放置在锥形轴（或锥形套筒）上，直到与轴承内径呈线-线接触。
步骤 8：

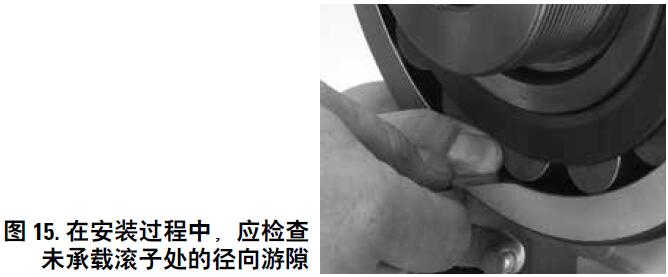

使用锁紧螺母（或液压螺母）施加安装力，向上移动轴承到轴或锥形套筒上，直到安装后径向游隙达到步骤 5 所需的范围。安装时，游隙测量应在未承载滚子处进行。
示例：22328KEJW33C3 内径：140 毫米（5.5118 英寸）
安装后径向游隙 范围为 0.089 毫米 – 0.114 毫米（0.0035英寸 – 0.0045 英寸）。
步骤 9：
参考表 5（第 24 页）,根据允许的安装后最小径向游隙来评估实际的安装后游隙值。
示例：22328KEJW33C3 内径：140 毫米（5.5118 英寸）
允许的安装后最小径向游隙为 0.075 毫米（0.0030 英寸）。
步骤 10（可选）：
用锁紧螺母（或液压螺母）施加安装力，推动轴承到轴或锥形套筒上，直到内圈轴向位移达到所需范围。安装时，应当测量内圈轴向位移。
示例：22328KEJW33C3 内径：140 毫米（5.5118 英寸）
径向游隙减少量对应的内圈轴向位移为 0.890 毫米 – 1.270毫米（0.035 英寸 – 0.050 英寸）。
